| 步距角精度 | Step Accuracy | ± 5% |
| 温升 | Temperature Rise | 80 ℃ Max |
| 绝缘电阻 | Insulation Resistance | 100MΩ Min.500 VDC |
| 环境温度 | Ambient Temperature | -20℃~+50℃ |
| 绝缘电阻 | Insulation Resistance | 100MΩ Min.500 VDC |
| 介电强度 | Dielectric Strength | 500VAC 1 minute |
| 电机型号 | 步距角 (°) | 机身长 L (mm) | 相电压 (V) | 相电流 (A) | 相电阻 (Ω) | 相电感 (mH) | 静力矩 (N.m) | 引线数 (No.) | 转动惯量 (g・cm²) | 定位力矩 (g.cm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 42BYGHW205-03 | 1.8 | 34 | 11 | 0.3 | 36.6 | 22 | 0.2 | 6 | 34 | 200 | 0.2 |
| 42BYGHW208-04 | 1.8 | 34 | 12 | 0.4 | 30 | 37 | 0.31 | 4 | 34 | 200 | 0.2 |
| 42BYGHW213-06-01 | 1.8 | 34 | 11.7 | 0.6 | 19.5 | 13.5 | 0.28 | 5 | 34 | 200 | 0.2 |
| 42BYGHW602-02 | 1.8 | 40 | 11.76 | 0.4 | 29.4 | 21.8 | 0.29 | 6 | 54 | 220 | 0.24 |
| 42BYGHW607-01 | 1.8 | 40 | 3.7 | 1.2 | 3.11 | 2.9 | 0.31 | 6 | 54 | 220 | 0.24 |
| 42BYGHW609 | 1.8 | 40 | 3.4 | 1.7 | 2 | 3 | 0.4 | 4 | 54 | 220 | 0.24 |
| 42BYGHW801-05 | 1.8 | 48 | 12 | 0.4 | 31 | 25.4 | 0.4 | 6 | 68 | 280 | 0.34 |
| 42BYGHW804 | 1.8 | 48 | 3.6 | 1.2 | 3 | 5 | 0.48 | 4 | 68 | 280 | 0.34 |
| 42BTGHW811 | 1.8 | 48 | 3.12 | 2.5 | 1.25 | 1.8 | 0.5 | 4 | 68 | 280 | 0.34 |
*以上仅为代表产品，派生产品可按客户需求定制。
*该产品可适配42，52，56减速箱。

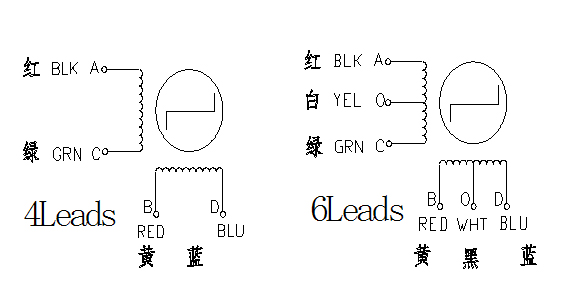

接线图:
