全系列微电机解决方案
| 步距角精度 | Step Accuracy | ± 5% |
| 最高温升 | Temperature Rise | 80 ℃ Max |
| 环境温度 | Ambient Temperature | -20℃~+50℃ |
| 绝缘电阻 | Insulation Resistance | 100MΩ Min.500 VDC |
| 介电强度 | Dielectric Strength | 500VAC 1 minute |
| 电机型号 | 步距角 (°) | 机身长 L (mm) | 相电压 (V) | 相电流 (A) | 相电阻 (Ω) | 相电感 (mH) | 静转矩 (N.m) | 引线数 (NO.) | 转动惯量 (kg・cm²) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 85BYGH450A-001 | 1.8 | 75 | 4.4 | 2 | 2.2 | 10 | 2.1 | 8 | 1.4 | 1.7 |
| 85BYGH450A-002 | 1.8 | 75 | 3 | 3 | 1 | 4.4 | 2.1 | 8 | 1.4 | 1.7 |
| 85BYGH450B-002 | 1.8 | 113 | 6.4 | 2 | 3.2 | 12 | 4.1 | 8 | 2.7 | 2.8 |
| 85BYGH450B-004-01 | 1.8 | 113 | 2.48 | 3.5 | 0.53 | 6.5 | 6 | 4 | 2.7 | 2.8 |
| 85BYGH450B-008 | 1.8 | 113 | 2.5 | 6 | 0.43 | 2.5 | 4.1 | 8 | 2.7 | 2.8 |
| 85BYGH450C-001 | 1.8 | 151 | 7.8 | 2 | 3.9 | 20 | 6.4 | 8 | 3.6 | 3.7 |
| 85BYGH450C-012 | 1.8 | 151 | 5.7 | 3 | 1.9 | 22 | 9.3 | 4 | 3.6 | 3.7 |
| 85BYGH450D-002 | 1.8 | 94 | 3.2 | 4 | 0.8 | 3.5 | 4.3 | 8 | 1.7 | 2.1 |
| 85BYGH450D-007 | 1.8 | 94 | 6.4 | 2 | 3.2 | 15 | 4.4 | 8 | 1.7 | 2.1 |
*以上仅为代表产品，派生产品可按客户需求定制。

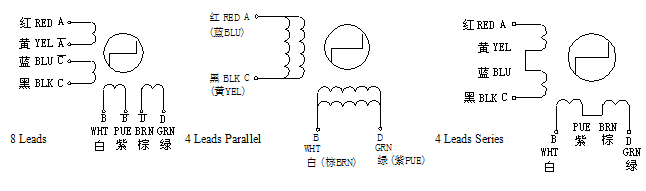

接线图:
