| 步距角误差 | ± 5% |
| 最高温升 | 80 ℃ Max |
| 环境温度范围 | -20℃~+50℃ |
| 介电强度 | 500VAC 1 minute |
| 绝缘电阻 | 100MΩMin.500 VDC |
| 电机型号 | 步距角 (°) | 机身长 L (mm) | 相电压 (V) | 相电流 (A) | 相电阻 (Ω) | 相电感 (mH) | 静转矩 (N.m) | 引线数 (NO.) | 转动惯量 (kg・cm²) | 定位力矩 (kg.cm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 86BYGH450A-001-xx | 1.8 | 66 | 4 | 2 | 2 | 6 | 2.3 | 6 | 0.66 | 0.85 | 1.6 |
| 86BYGH450B-001 | 1.8 | 97 | 6.27 | 1.65 | 3.8 | 24 | 5.2 | 4 | 1.2 | 1.3 | 2.5 |
| 86BYGH450B-002-01 | 1.8 | 97 | 3.9 | 3 | 1.3 | 7.5 | 5.1 | 4 | 1.2 | 1.3 | 2.5 |
| 86BYGH450B-003-04 | 1.8 | 97 | 3.2 | 4 | 0.8 | 5.2 | 5.4 | 4 | 1.2 | 1.3 | 2.5 |
| 86BYGH450C-001-xx | 1.8 | 129 | 6 | 4 | 1.5 | 6 | 7.6 | 6 | 1.8 | 2.3 | 3.6 |
*以上仅为代表产品，派生产品可按客户需求定制。

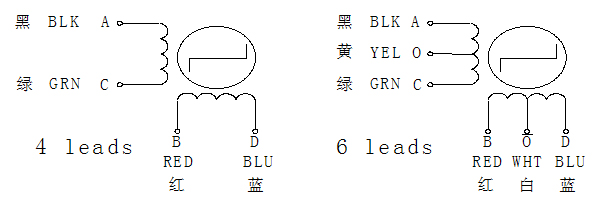

接线图:
