| 绕线接法 | Winding Type | Star |
| 霍尔角度 | Hall effect angle | 120° Electrical anglel |
| 绝缘等级 | Insulation Class | B |
| 环境温度 | Ambient Temperature | -20℃~+50℃ |
| 绝缘电阻 | Insulation Resistance | 100MΩ Min.500 VDC |
| 绝缘强度 | Dielectric Strength | 600VAC 1 minute |
| 最大径向负荷 | Max Radial Force | 28N (10mm from front flange) |
| 最大轴向负荷 | Max Axial Force | 10N |
| 电机 型号 | 极数 | 相数 | 额定 电压 (VDC) | 额定 转矩 (N.M) | 额定 转速 (RPM) | 额定 电流 (Amps) | 输出 功率 (Watts) | 峰值 转矩 (N.M) | 峰值 电流 (Amps) | 力矩 常数 (N.M/Amps) | 反电 势常数 (V/kRPM) | 机身 高度 (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

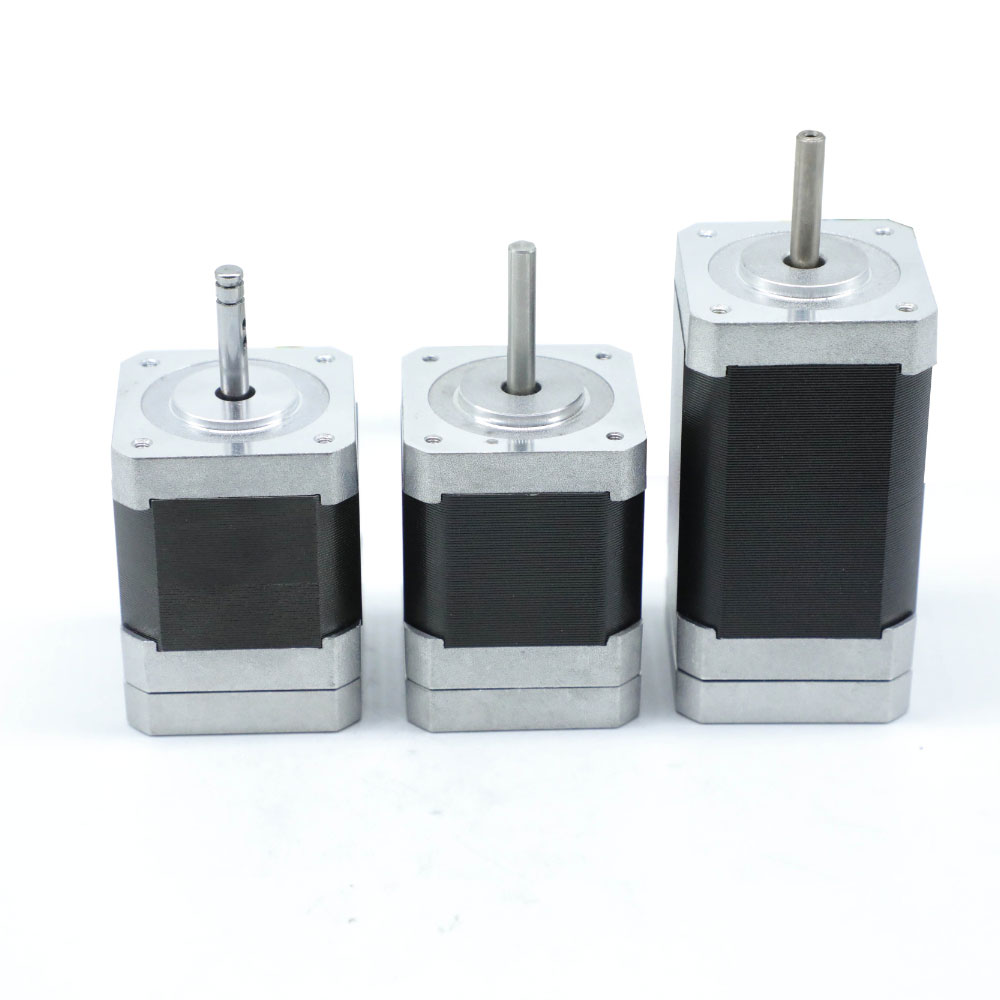

| 42BLF01 | 8 | 3 | 24 | 0.063 | 4000 | 1.50 | 26 | 0.189 | 4.5 | 0.042 | 4.4 | 47 | 0.30 |
| 42BLF02 | 8 | 3 | 24 | 0.130 | 4000 | 3.10 | 54 | 0.390 | 9.3 | 0.042 | 4.4 | 63 | 0.45 |

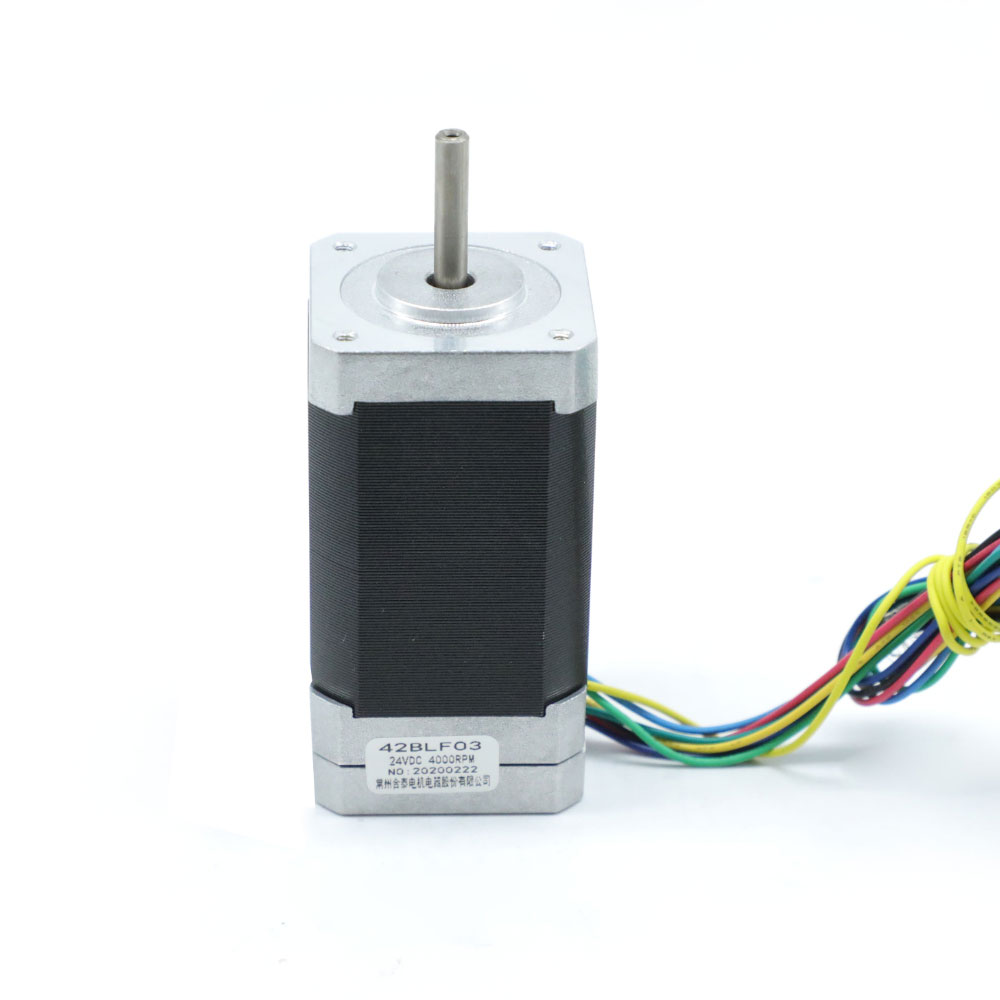

| 42BLF03 | 8 | 3 | 24 | 0.188 | 4000 | 4.17 | 78 | 0.560 | 12.5 | 0.045 | 4.8 | 79 | 0.60 |
*以上仅为代表产品，派生产品可按客户需求定制。
*该产品可适配36，42，56减速箱。
