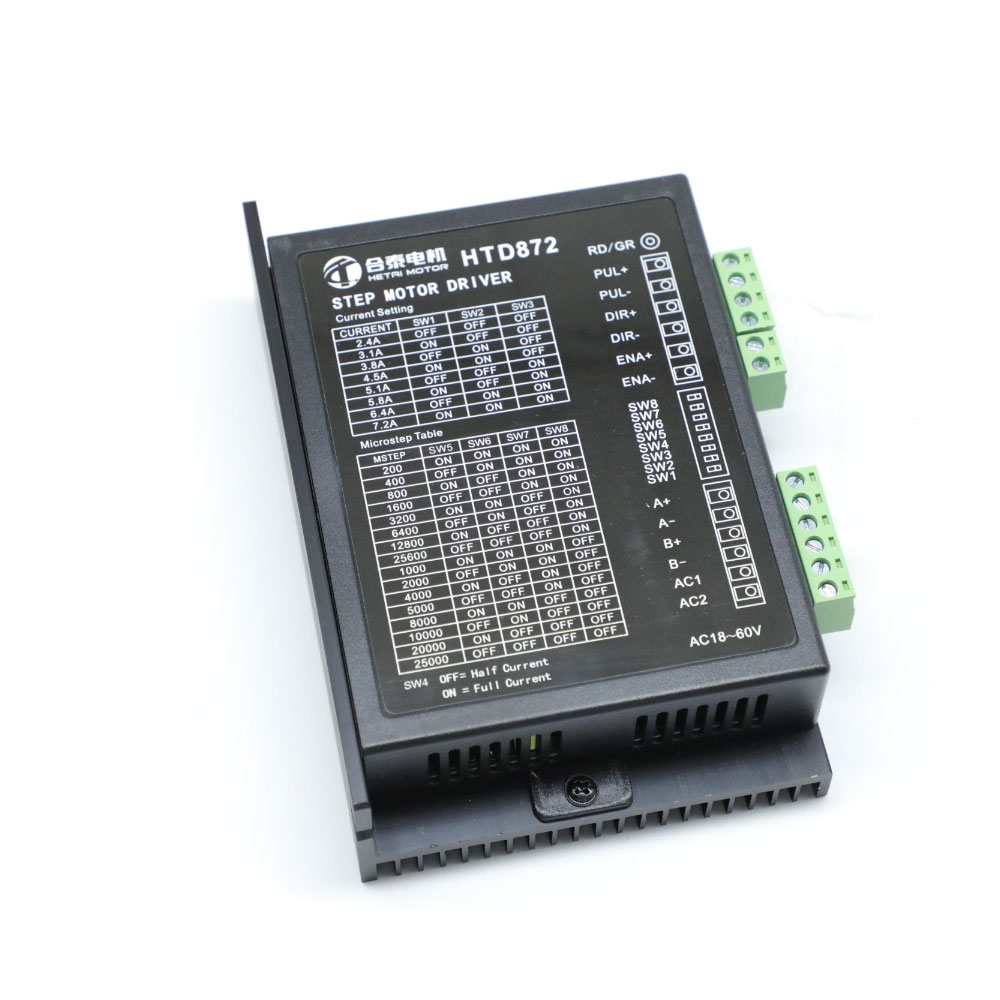

产品概述:

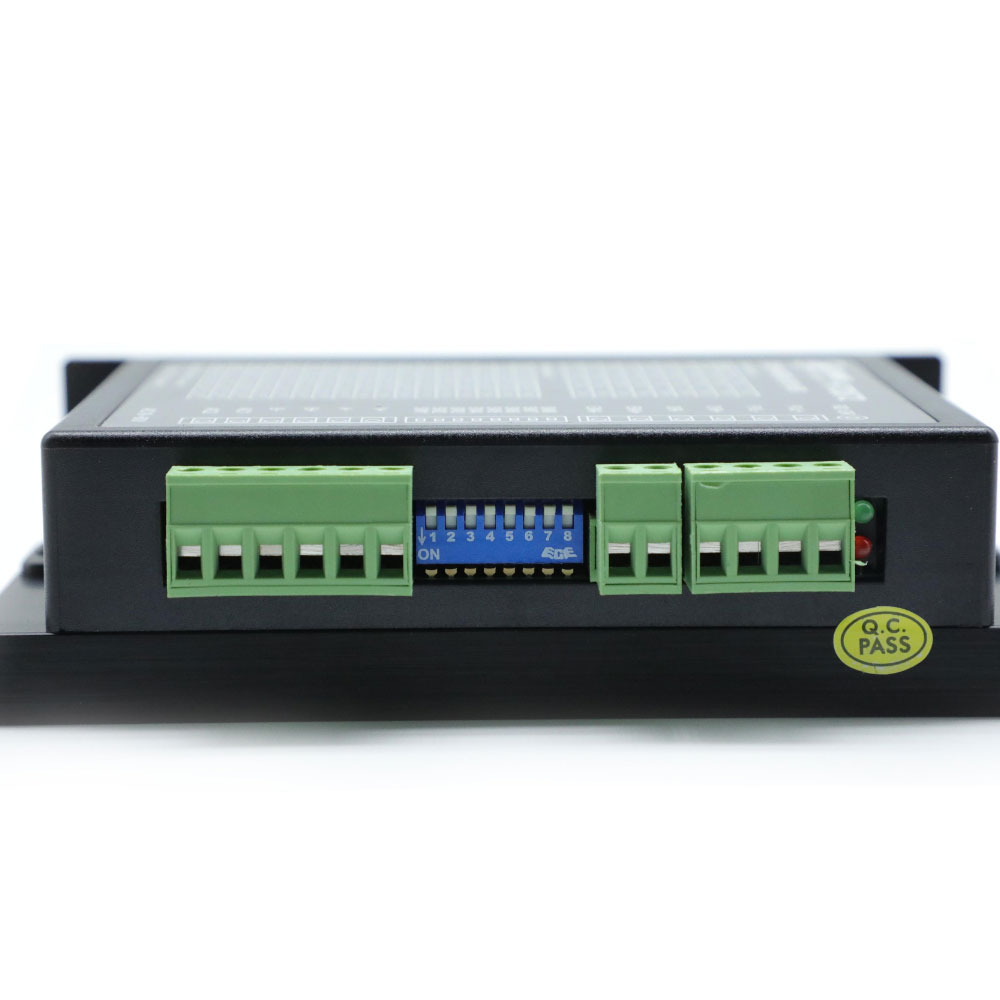

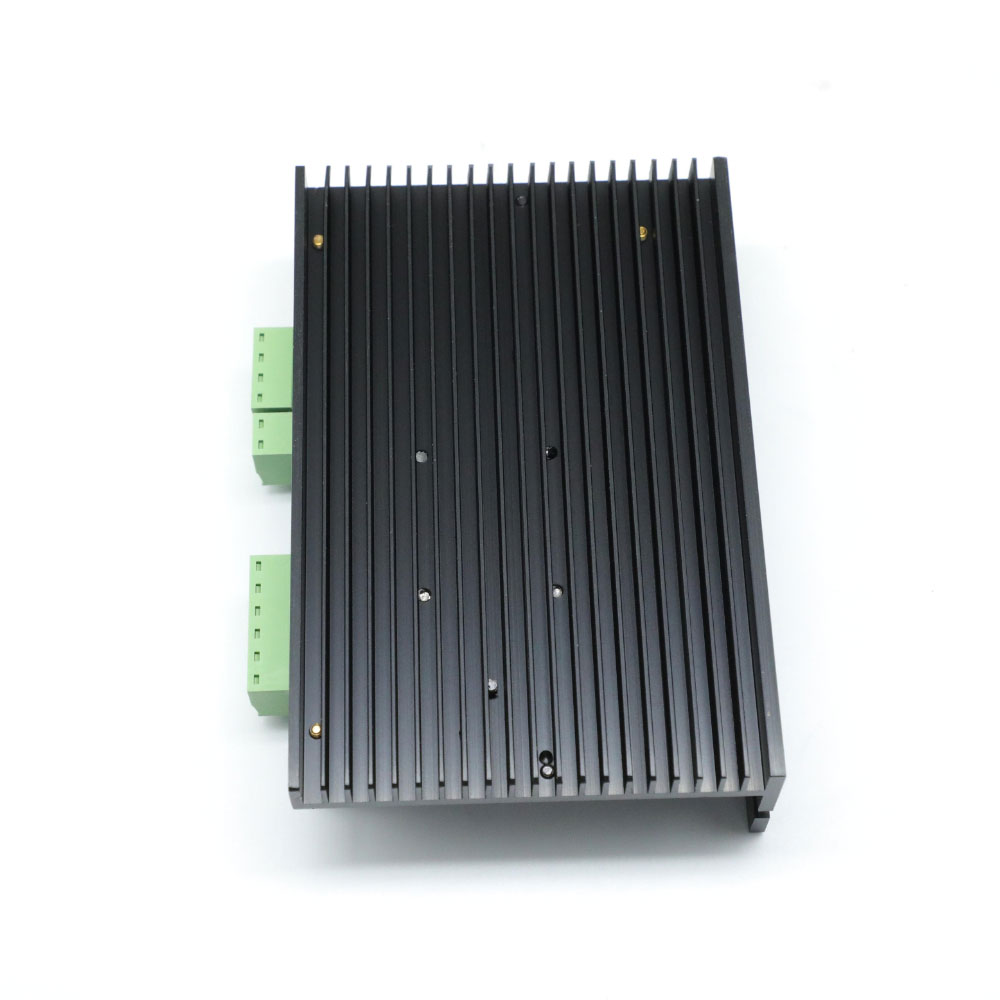

HTD872A 是本公司在申请国家专利技术基础之上开发的一款高性价比步进电机驱动器，适 合 于低噪声，大力矩，高转速场合，与同类产品相比具有极高的性价比。由于采用了三态控 制技术，与市面上大多数低成本驱动器相比，对步进电机噪声和发热均有明显改善。本款驱动 器采用扇散热，降低了驱动器本体发热，延长了使用寿命，同时提高驱动电压 220VAC，使电 机转速可以达到更高。该款驱动器拥有二进制和五进制多达十六种细分选择。同时，驱动器具 有脉冲+方向和双脉冲选择功能，用户只需改变驱动器内部的跳线，即可由出厂设置的脉冲+ 方向模式变更为双脉冲模式。驱动器上的八位拨码开关（SW1-SW8），可用来设置动态电流（三 位八档），静态电流（SW4）和细分选择（SW5-SW8）。SW4 可选择停止时全流或半流，如选 择半流，脉冲停止约 0.2 秒后电机电流将减至设定值的 60%，发热量将降至全流的一半以下 （I 2R）。HTD872A 驱动器是目前为止，噪声与速度，转矩特性及价格最具竞争力的产品！

特点

• 多项国家专利技术

• 低噪声，高速大转矩特性

• 供电电压可达 220VAC 310VDC

•  输出电流峰值可达 8.2A（均值 5.86A）

• 三态电流控制技术电机发热低

• 静止时电流自动减半

• 可驱动 4、6、8 线二相、四相步进电机

• 可选择脉冲上升沿或下降沿触发

• 光电隔离差分信号输入，响应频率最高 200K

• 细分精度2，2.5，3，4，5，6，8，10，12，16，20，25，30，32，40，50倍细分可选

• 外形尺寸（202.8*146.8*78mm）

• 电流设定方便，八档可选

• 具有过压、欠压，过流、过温等保护功能

• 脉冲/方向或双脉冲模式切换

应用领域

适用于各类型自动化设备或仪器，如雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、机械手，包装机械，纺织机械等，很具性价比和竞争力。
