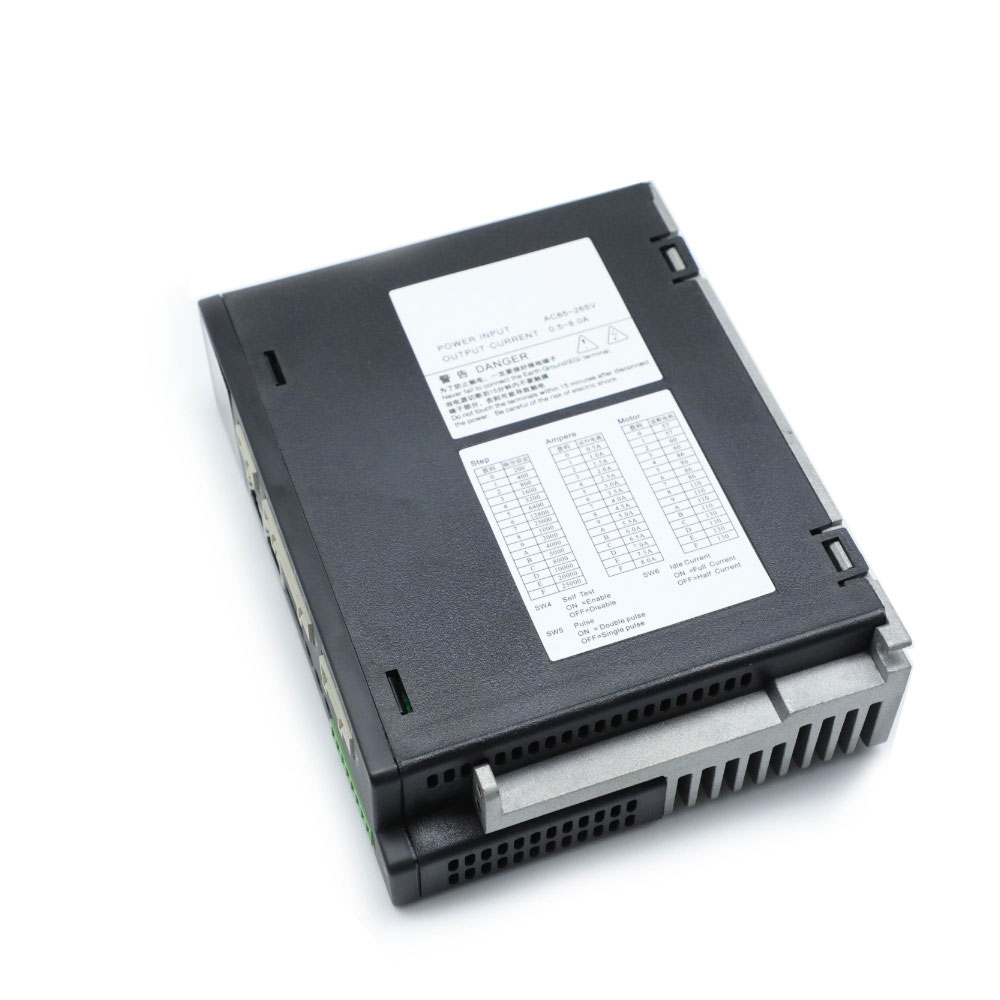

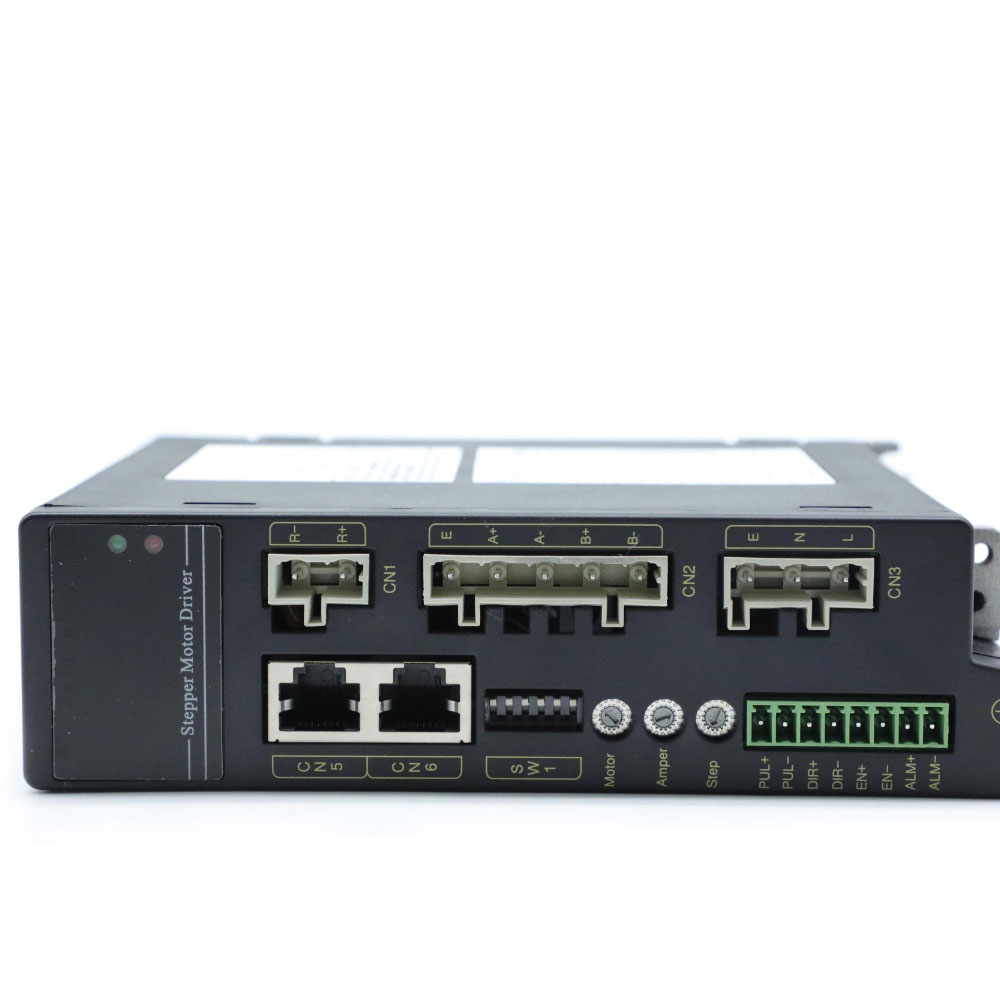

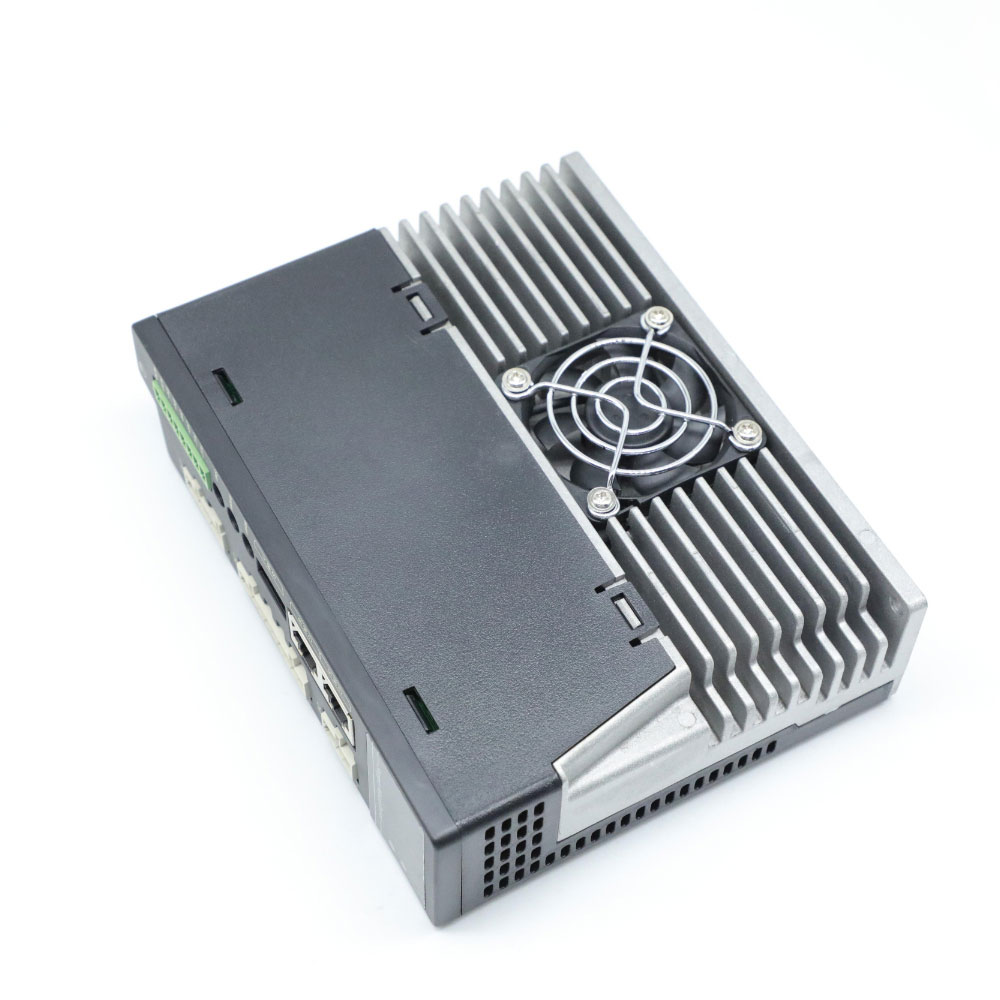

3HTD2208A三相数字式步进电机驱动器一款超静音，大力矩的两相数字步进驭动器．其超凡的静音和高速效果已衍到广大客户的信赖和赞扬。数字步进电机绷动器适57\60\86 等多款步进电机。 3HTD2208A步进电机驱动器是目前在售的最具竟争优势的一款高性能产品。
全新 ARM 核 M4 技术 32 位处理器．
输出电流最高达 2.SA ．
输人电压最高 SOVDC ．
电机参数匹配选择以取得最佳效果．
自侧试功能检侧电机及驱动器状态．
输人脉冲孩率最商达 2MHZ 以上．
细分离达 25600 ．
双脉冲及脉冲加方向模式切换．
脉冲，方向，使能可 5 一 24V输入
电气指标
| 驱动器参数 | 最小值 | 额定值 | 最大值 |
|---|---|---|---|
| 输入电压 DC(V) | 80 | 220 | 365 |
| 驱动电流(A) | 0.5 | 8.0 | |
| 输入脉冲频率(Hz) | 1 | 1M | |
| 输入脉冲宽度(ns) | 250 | 5E+8 | |
| 输入信号电压(VDC) | 3.6 | 5 | 24 |
环境指标
| 环境因素 | 环境指标 |
|---|---|
| 冷却方式 | 自然冷却或强制冷却 |
| 使用场合 | 避免粉尘、油污及腐蚀性气体 |
| 使用温度 | 0°C--40°C |
| 环境湿度 | 90%RH |
| 存储温度 | -10°C--70°C |

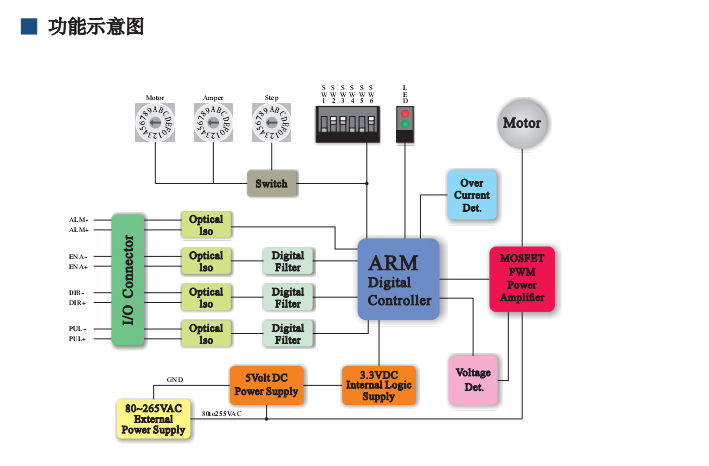

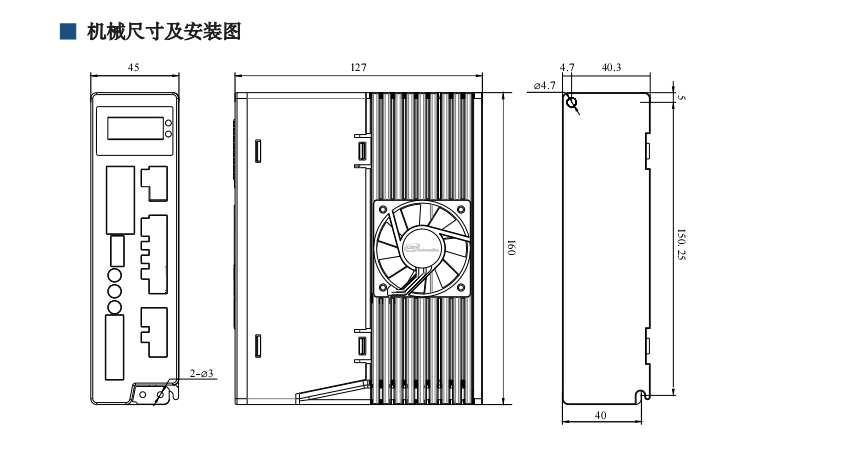

接线图和外型图
